齿轮传动类型
1. 圆柱齿轮传动
齿轮传动用于平行轴间的传动,一般传动比单级可到8,最大20,两级可到45,最大60,三级可到200,最大300。传递功率
可到10万千瓦,转速可到10万转/分, 圆周速度可到300米/秒。单级效率为0.96~0.99。直齿轮传动适用于中、低速传动。斜
齿轮传动运转平稳,适用于中、传动。人字齿轮传动适用于传递大功率和大转矩的传动。 圆柱齿轮传动的啮合形式有3种:
(1) 外啮合齿轮传动:由两个外齿轮相啮合,两轮的转向相反。
(2)内啮合齿轮传动:由一个内齿轮和一个小的外齿轮相啮合,两轮的转向相同。

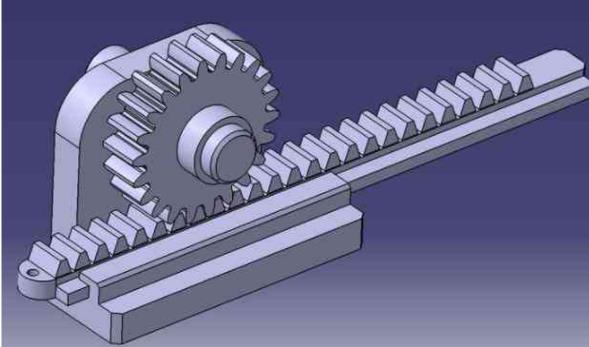

(3)齿轮齿条传动:可将齿轮的转动变为齿条的直线移动,或者相反。
2. 锥齿轮传动
用于相交轴间的传动。单级传动比可到6,最大到8,传动效率一般为0.94~0.98。直齿锥齿轮传动传递功率可到370千瓦,圆周
速度5米/秒。 斜齿锥齿轮传动运转平稳, 齿轮承载能力较高,但制造较难,应用较少。曲线齿锥齿轮传动运转平稳,传递功率
可到3700千瓦,圆周速度可到40米/秒以上。
3. 双曲面齿轮传动
用于交错轴间的传动。单级传动比可到10,最大到100,传递功率可到750千瓦,传动效率一般为0.9~0.98,圆周速度可到
30米/秒。由于有轴线偏置距,可以避免小齿轮悬臂安装。 广泛应用于汽车和拖拉机的传动中。
4. 螺旋齿轮传动
用于交错间的传动,传动比可到5,承载能力较低,磨损严重,应用很少。
5. 蜗杆传动
交错轴传动的主要形式,轴线交错角一般为90°。蜗杆传动可获得很大的传动比,通常单级为8~80,用于传递运动时可达1500,
传递功率可达4500千瓦;蜗杆的转速可到3万转/分。圆周速度可到70米/秒。蜗杆传动工作平稳,传动比准确,可以自锁,但自
锁时传动效率低于0.5。蜗杆传动齿面间滑动较大,发热量较多,传动效率低,通常为0.45~0.97。
6. 圆弧齿轮传动
用凸凹圆弧做齿廓的齿轮传动。空载时两齿廓是点接触,啮合过程中接触点沿轴线方向移动,靠纵向重合度大于1来获得连续
传动。特点是接触强度和承载能力高, 易于形成油膜,无根切现象,齿面磨损较均匀,跑合性能好;但对中心距、切齿深和螺
旋角的误差敏感性很大,故对制造和安装精度要求高。
7. 摆线齿轮传动
用摆线作齿廓的齿轮传动。这种传动齿面间接触应力较小,耐磨性好,无根切现象,但制造精度要求高,对中心距误差十分
敏感。仅用于钟表及仪表中。
8. 行星齿轮传动
具有动轴线的齿轮传动。行星齿轮传动类型很多,不同类型的性能相差很大,根据工作条件合理地选择类型是非常重要的。
常用的是由太阳轮、 行星轮、内齿轮和行星架组成的普通行星传动, 少齿差行星齿轮传动,摆线针轮传动和谐波传动等。
行星齿轮传动一般是由平行轴齿轮组合而成,具有尺寸小、重量轻的特点,输入轴和输出轴可在同一直线上。其应用愈来愈广泛。
